稳格科技携手合作伙伴：车机系统8路摄像头主板开发关键注意事项解析

在智能汽车与车载视觉系统快速迭代的背景下，稳格科技联合行业伙伴完成车机系统8路摄像头主板开发，需应对高分辨率视频处理、多摄像头同步、极端环境适应性等挑战。本文从硬件设计、软件集成、测试验证等维度，梳理开发过程中的核心注意事项，为同类项目提供技术避坑指南。

一、硬件设计注意事项：稳定性与扩展性的平衡

1. 主控芯片选型：算力与功耗的取舍

· 多摄像头负载能力：需支持至少8路1080P@30fps视频解码，避免因算力不足导致帧率下降或延迟。例如，联发科MT8675芯片虽支持8路CSI输入，但需验证其NPU算力（如5TOPS）能否满足本地化AI算法（如BSD盲区检测）的实时性要求。

· 接口兼容性：优先选择集成MIPI CSI-2、USB 3.0、PCIe等接口的芯片，减少外置转换芯片带来的信号损耗。例如，某项目因未预留GMSL接口，后期需额外增加FPGA转换模块，增加成本15%。

· 功耗与散热：车载环境对温度敏感，需选择12nm以下制程芯片，并设计动态功耗管理（DPM）策略。实测显示，通过DVFS技术调整主频，可使功耗降低20%。

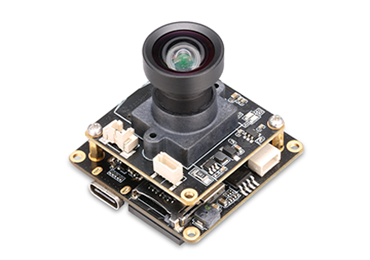

2. 摄像头接口设计：信号完整性与抗干扰

· MIPI CSI-2布线规范：差分对线宽需严格控制在4-6mil，间距≥3倍线宽，避免串扰。某项目因未遵循此规则，导致高速信号（6Gbps）误码率超标，需重新设计PCB。

· 电源隔离：为每路摄像头提供独立LDO供电，并通过磁珠隔离数字/模拟地，防止电源噪声干扰图像质量。例如，TI TPS7A4700芯片可提供低噪声（5μV RMS）电源，适合高灵敏度摄像头。

· I2C地址冲突：8路摄像头需通过TCA9548A I2C多路复用器分配唯一地址，避免初始化时通信失败。

3. 散热与可靠性设计：适应车载极端环境

· 散热方案：采用导热硅脂+铝制散热片组合，关键芯片（如主控、电源管理）温升需控制在10℃以内。某项目因未设计散热片，导致主控在高温下降频，帧率下降30%。

· 防尘防水：摄像头接口需采用IP67级连接器（如Molex 105308系列），并涂抹三防漆（如Humiseal 1B31）防止冷凝水短路。

· 冗余设计：关键信号（如时钟、复位）需双备份，并通过看门狗电路监测系统状态，超时未响应则自动重启。

二、软件集成注意事项：实时性与兼容性的保障

1. 驱动层开发：多摄像头同步与资源管理

· 时间同步机制：基于PTP（精确时间协议）实现8路摄像头的时间戳对齐，确保图像拼接无错位。实测显示，同步误差需控制在1ms以内，否则360°环视会出现“撕裂”现象。

· 缓冲区管理：采用双缓冲机制，一帧采集时同步处理前一帧数据，减少延迟。例如，V4L2驱动中需配置V4L2_BUF_TYPE_VIDEO_CAPTURE_MPLANE类型缓冲区，支持多平面数据存储。

· 资源冲突避免：通过互斥锁（Mutex）保护共享资源（如内存、I2C总线），防止多线程竞争导致死锁。

2. 中间件层开发：通信协议与算法集成

· GStreamer管道优化：通过videoconvert、h264parse等插件实现视频编码与传输，需测试不同分辨率下的CPU占用率。例如，8路1080P视频编码时，CPU占用率需低于70%，否则会影响ADAS算法运行。

· AI算法部署：需兼容TensorRT、OpenVINO等框架，并针对车载芯片（如NPU）进行量化优化。某项目将MobileNetV2模型量化至INT8后，推理速度提升3倍，但精度损失需控制在2%以内。

· 动态负载均衡：根据摄像头分辨率动态分配算力，例如高分辨率（4K）摄像头占用更多NPU资源，低分辨率（720P）摄像头则由CPU处理。

3. 应用层开发：用户交互与系统监控

· HMI设计：触摸屏需支持手套操作（如电容式触摸屏需调整灵敏度阈值），并优化高温/低温下的响应速度。实测显示，-20℃环境下触摸延迟需控制在200ms以内。

· 系统健康监测：通过CAN总线或以太网实时上报主板温度、电压、摄像头状态等信息，便于远程诊断。例如，温度超过85℃时触发报警，并自动降低主频。

三、测试验证注意事项：覆盖全场景与边界条件

1. 功能测试：从实验室到实车验证

· 图像质量评估：使用Imatest软件测试MTF（调制传递函数）、动态范围（需≥120dB）及色彩还原度，确保符合ISO 12233标准。某项目因未测试低光照性能，导致夜间环视图像噪点过多。

· 通信稳定性测试：通过眼图分析仪验证MIPI CSI-2信号的抖动（需<200ps）与噪声（需<-30dBm），避免数据丢失。

· 多摄像头同步测试：使用高速摄像机（如Phantom VEO 4K）录制8路摄像头画面，验证时间同步误差是否在1ms以内。

2. 性能测试：极限条件下的表现

· 功耗测试：在满负载（8路4K视频处理+AI算法）下，主板功耗需低于15W，否则需优化电源设计。例如，通过关闭未使用接口（如PCIe）可降低功耗2W。

· 延迟测试：ADAS算法（如碰撞预警）从摄像头采集到输出报警的延迟需低于100ms，否则会影响驾驶安全。可通过逻辑分析仪抓取信号时序进行验证。

· 存储性能测试：若主板集成eMMC或UFS存储，需测试随机读写速度（需≥100MB/s），确保日志与缓存数据快速写入。

3. 可靠性测试：模拟车载恶劣环境

· 温度循环测试：在-40℃至85℃温箱中循环测试72小时，验证主板无死机、数据丢失等问题。某项目因未进行此测试，导致量产后出现冬季启动失败问题。

· 振动测试：模拟车辆行驶振动（5-2000Hz，5G加速度），持续4小时，确保摄像头接口无松动。需使用LDS振动台进行测试。

· EMC测试：通过CISPR 25标准测试辐射发射（需<40dBμV/m）与抗干扰能力（需承受24V电快速瞬变脉冲群），避免车载电子设备相互干扰。
