01
红外图像采集
- 工作内容
- SC3336摄像头与红外补光
- 落地成果
- 实时图像显示
CASE SUMMARY
案例一句话概览
这是一套把红外图像采集、全帧灰度判定、本地状态显示、RS485参数配置和控制输出整合到单一嵌入式终端的工业视觉方案。
- 工业粉尘图像状态判定
- 红外灰度监测终端
- 设备内部环境观察
- 离线阈值告警设备
- RS485工业联动终端
- 边缘视觉功能集成
CASE DETAIL
从终端设计到板端闭环的完整工作内容
项目覆盖工业终端设计、红外成像、灰度算法、嵌入式软件、现场通信与配套调参工具。
02
全帧灰度判定
- 工作内容
- 灰度均值与可配置阈值
- 落地成果
- 板端灰度判定
03
现场状态显示
- 工作内容
- 图像、灰度、阈值、帧率与状态
- 落地成果
- RS485在线调参
项目概览
红外灰度粉尘识别终端以SC3336摄像头采集现场图像，在RV1126上完成全帧灰度计算和阈值判定，并将实时画面、当前灰度、阈值及NORMAL/ALARM状态显示在480×480屏幕。终端同时通过RS485接收阈值参数并输出状态对应的控制指令。
形成的核心成果： 红外成像、灰度判定、本地显示、参数配置与串行联动在同一板端应用内闭环运行。
工作内容
从终端形态、器件布局到算法、通信和配套工具，围绕同一板端运行目标完成集成。
工业终端外观设计
规划终端形态、前面板信息层级、品牌开机画面与状态界面，使图像、灰度、阈值和运行状态集中呈现。
内部结构与器件布局
围绕摄像头、红外补光、480×480屏幕、主板和RS485接口完成一体化布局，兼顾观察视角、接口连接与终端装配。
红外灰度算法开发
在板端计算红外图像的全帧灰度均值，根据可配置阈值生成NORMAL或ALARM状态，并记录状态变化。
嵌入式应用开发
完成Linux系统、SC3336摄像头、480×480实时屏显、UART3/RS485通信、开机自启与单进程应用集成。
RS485调参工具
交付Windows可执行调参工具，通过RS485写入灰度阈值，接收设备回显，并将阈值保存到终端。
系统集成与版本交付
将图像采集、灰度判定、本地显示、参数管理和控制输出整合为板端闭环，并形成版本化程序与部署制品。
终端工作链路与关键技术
数据链路从摄像头采集开始，经过板端灰度计算和阈值判定，同时进入本地显示、控制输出与参数保存流程。
- 01红外图像采集
- 02全帧灰度计算
- 03阈值状态判定
- 04本地屏幕显示
- 05RS485控制输出
- 06阈值持久保存
RV1126 / Linux工业终端外观设计
SC3336 / 全帧灰度均值内部结构与器件布局
480×480 RGB屏幕红外灰度算法开发
UART3 / RS485嵌入式应用开发
落地成果
终端形成可独立运行的图像采集、状态判定、现场显示和串行通信能力。

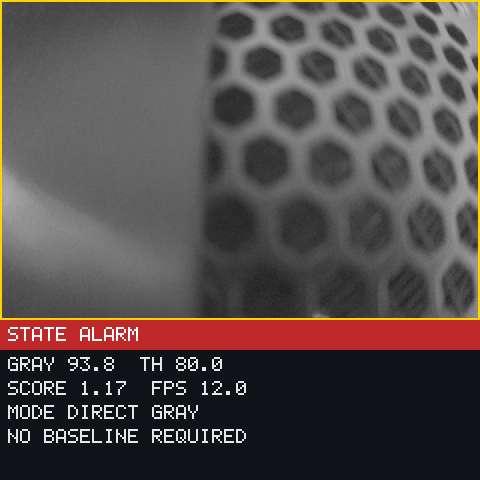

实时图像显示SC3336画面在480×480屏幕持续呈现，界面同步显示当前灰度、阈值、处理帧率与运行状态。
板端灰度判定终端以全帧灰度均值作为图像状态特征，在本地完成阈值比较和NORMAL/ALARM状态切换。
RS485在线调参灰度阈值可由Windows工具通过RS485写入；新值立即参与判定，并在设备重启后继续保留。
状态联动输出NORMAL与ALARM状态分别形成0和9000控制输出，使视觉判定结果进入工业设备的串行联动链路。
方案优势
端侧闭环
图像采集、灰度计算、状态判定、界面显示与RS485输出集中在嵌入式终端，不依赖云端服务。
软硬件一体化
外观、结构、摄像头、补光、显示、主板、算法和通信接口按同一终端目标协同设计。
参数可维护
阈值通过工业现场常用的RS485接口在线修改，设备回显写入结果，并持久保存有效参数。
交付路径清晰
板端程序、系统配置、Windows调参工具和版本化制品相互对应，便于同类终端集成与部署。
常见问题
红外灰度粉尘识别终端包含哪些开发内容？+
开发内容包括工业终端外观与结构设计、SC3336摄像头接入、全帧灰度均值算法、480×480实时显示、UART3/RS485通信、阈值调参工具和板端应用部署。
终端如何完成灰度状态判定？+
终端在板端读取红外图像的全帧灰度均值，将当前灰度与配置阈值比较，形成NORMAL或ALARM状态，并同步更新本地界面与RS485控制输出。
灰度阈值可以通过RS485修改吗？+
可以。Windows调参工具通过RS485写入灰度阈值，参数写入后立即生效，并在设备重启后继续保留。
该案例适用于哪些场景？+
适用于工业粉尘图像状态判定、红外灰度监测、设备内部环境观察、离线阈值告警以及RS485联动的嵌入式视觉终端。
APPLICATION SCENARIOS
典型应用场景
适用于以图像灰度作为状态特征、需要现场显示与工业通信的嵌入式视觉项目。
工业粉尘图像状态判定
利用红外图像灰度变化形成设备侧状态信号，适合固定视场、阈值型判定任务。
红外灰度监测终端
在终端屏幕集中显示实时图像、灰度值、阈值与状态，支持现场直接观察。
设备内部环境观察
面向封闭腔体、管道观察位或设备内部区域，构建小型化本地图像监测入口。
离线阈值告警设备
在无云端连接条件下完成图像处理与状态输出，适合强调本地响应的应用。
RS485工业联动终端
通过RS485接收参数并输出控制指令，接入现有工业串行通信链路。
边缘视觉功能集成
为工业设备增加摄像头、屏幕、算法与通信一体化的边缘视觉功能模块。
