工控主机PCIE接口模块

北京稳格科技成功完成了一款针对工控主机应用的PCIE接口模块的开发项目。此项目旨在设计和实现一种稳妥、可靠的数据通信解决方案，以满足两块工控主机之间大数据量传输的严苛需求。

项目背景

宁波万德高科智能科技有限公司提出需求，要开发一种创新的PCIE接口模块，用于实现两块工控主机之间的高速数据交换。该模块需要能够无缝插入主机的PCIE 4X接口，并通过平行电缆实现稳定连接，从而有助于支持数据在传输过程中的稳妥性和安全性，满足工业控制环境中对数据传输的严格要求。

解决方案

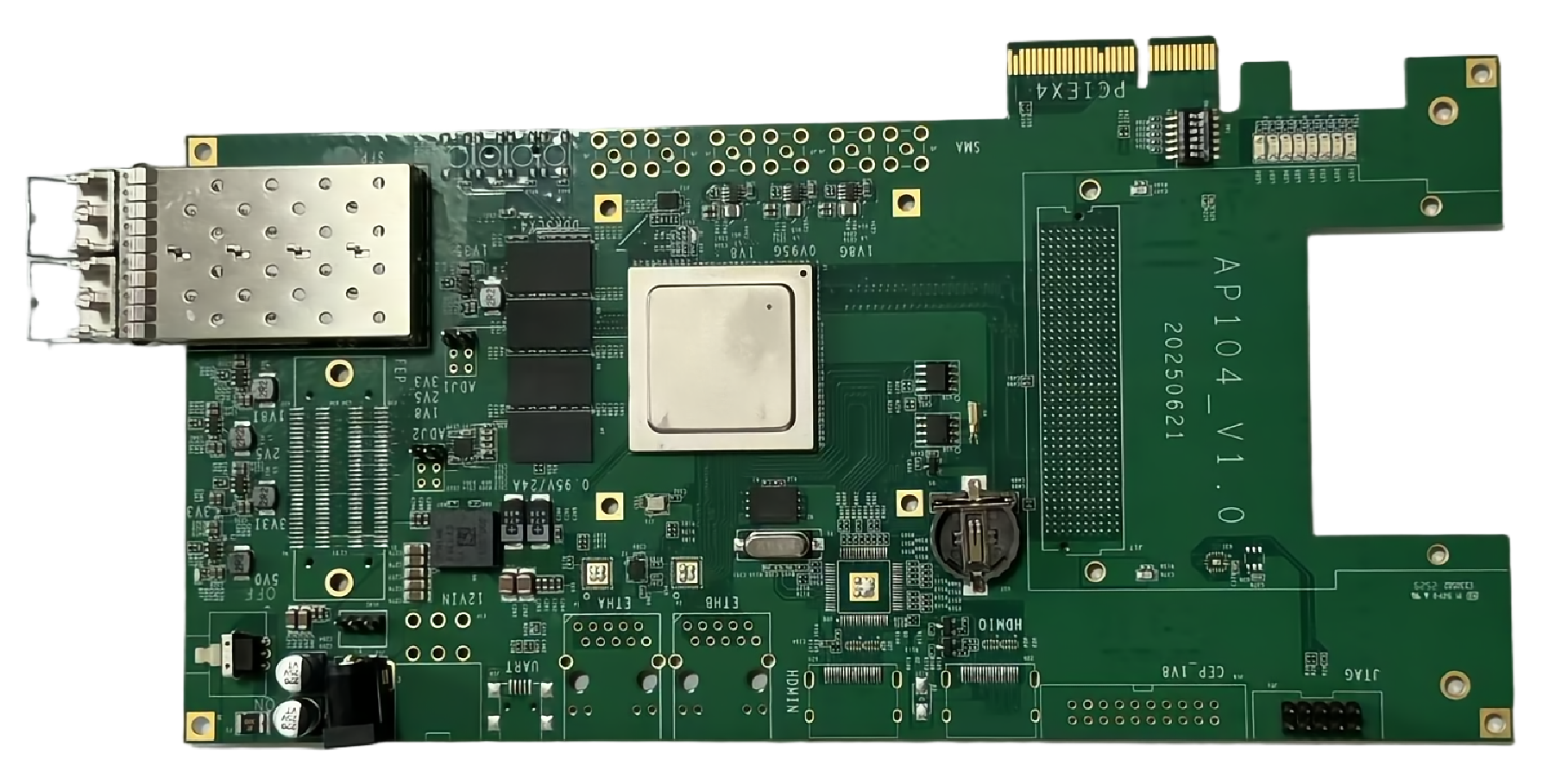

北京稳格科技的设计团队经过深入调研和精心规划，提出了基于FPGA芯片的先进硬件方案。每块PCIE接口模块都精心配置了一块高性能的FPGA芯片作为主控芯片，它不仅承担了与安全性密切相关的数据处理任务，还负责相关的控制功能。FPGA芯片作为整个硬件平台的核心，以其强大的并行处理能力和可编程特性，有助于支持了模块在处理大数据量时的稳妥性和灵活性。

在数据传输方面，两块PCIE接口模块之间采用了扁平电缆（平行电缆）进行连接，这种设计巧妙地避免了将PCIE接口映射为光口或网口的复杂过程，同时有助于支持了数据传输的稳定性和可靠性。经过严格测试，该设计能够轻松满足大数据量传输的需求，数据交换速率达到或超过1700Mbit/s，数据丢包率严格控制在项目要求范围内（包长度小于4KB），数据延迟更是低于3ms，为工业控制提供了强有力的支持。

软件开发

在软件层面，北京稳格科技同样展现出了卓越的技术实力。开发团队精心打造了符合POSIX标准规约的API驱动包，支持open/read/write/ioctl/close等一系列操作，为用户提供了丰富而灵活的编程接口。设备文件在加载驱动后，会出现在/dev/tran路径下，方便用户进行设备管理和操作。

API驱动还支持全双工数据传输模式，允许主机A通过简单的write操作将数据发送到主机B，而主机B则可以通过read操作轻松接收数据，反之亦然。这种设计极大地提高了数据传输的效率和便捷性。此外，驱动还支持多线程操作，以及阻塞和非阻塞调用（epoll/select/poll），为用户提供了更加灵活和稳妥的数据传输方式。

交付内容

项目交付内容丰富而全面，包括10块精心制作的PCIE接口模块成品（含5条规范连接线缆）、硬件设计全套资料（包括成品原理图、PCB设计图等）、完整的元器件BOM清单、PCIE接口模块完整驱动源码及API接口文档、满足性能要求的详细测试报告和测试方法，以及定制产品后续使用技术支持和运维服务。

总结

北京稳格科技在此项目中充分展示了其在工控硬件开发领域的深厚底蕴和专业能力，成功交付了满足客户需求的规范解决方案。该方案不仅提升了工控主机之间的数据传输效率，还为工业控制领域的数字化转型提供了有力支持。
