一、产品概述

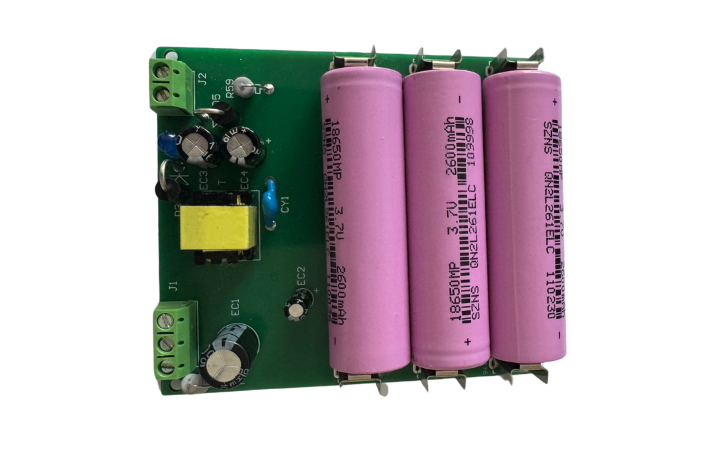

稳格科技推出的嵌入式设备备用电源系统（型号：MCU-DTU-UPS）是一款专为单片机（MCU）、数据传输单元（DTU）及其他嵌入式设备设计的高可靠性电源解决方案。该产品支持AC220V市电直接接入，同时提供DC3V-48V宽范围输出，可灵活适配不同电压需求的设备。其核心优势在于**“边充边放”功能与AC断电无缝切换技术**，有助于保障设备在市电中断时仍能持续稳定运行，避免数据丢失或设备停机。电源内部采用18650/26650锂离子电芯，搭配智能电源管理系统（BMS），实现电池过充、过放、短路及温度异常的全防护，显著提升系统安全性与使用寿命。

二、核心功能与特性

1. 双电源输入与无缝切换

· AC/DC双模式供电：支持AC220V市电直接输入，同时通过DC接口为设备供电；市电断电时，内置电池立即接管供电，切换时间**<10ms**，有助于保障设备无感知运行。

· 边充边放（Pass-Through Charging）：市电正常时，电源优先为设备供电，剩余电量同时为电池充电，避免电池深度放电，延长循环寿命。

2. 宽电压输出与高兼容性

· DC3V-48V可调输出：通过DIP开关或软件配置，支持5V/12V/24V/48V等常见电压档位，适配单片机开发板、DTU模块、工业传感器、路由器等设备。

· 大电流输出能力：较大持续输出电流达5A（峰值10A），满足高功耗设备（如4G/5G通信模块）的瞬时电流需求。

3. 智能电池管理与长寿命设计

· 18650/26650电芯组合：采用高能量密度锂离子电芯，支持2节/4节/8节并联扩容，电池容量覆盖2600mAh-20000mAh，满足不同场景续航需求（如8节26650电芯可提供24V/20Ah续航，支持DTU设备连续工作72小时）。

· 三级BMS保护：

· 一级保护：电芯级过充（4.25V）、过放（2.5V）切断，防止电芯损坏。

· 二级保护：电池组级温度监控（-10℃~60℃），高温自动降额输出，低温禁止充电。

· 三级保护：输出端短路保护（自恢复熔断），避免短路引发火灾风险。

4. 工业级可靠性与易用性

· 防护等级IP65：外壳采用阻燃ABS+PC材料，密封设计防尘防水，适应户外恶劣环境（如雨水、沙尘）。

· 状态指示灯与通信接口：

· 前置LED指示灯显示市电接入、电池充电、故障报警状态。

· 预留RS485/UART调试接口，支持通过上位机软件读取电池电压、剩余容量、温度等参数。

· 安装方式灵活：支持导轨安装（DIN35mm）或壁挂式安装，节省设备空间。

三、典型应用场景

1. 工业自动化控制

· 为PLC、HMI触摸屏等设备提供不间断电源，避免市电波动导致生产中断。

· 示例：某工厂DTU模块通过该电源供电，在市电故障时持续上传设备状态数据至云端，助力远程运维。

2. 智慧城市与物联网

· 保障户外摄像头、环境监测传感器、智能路灯等设备在停电时仍能正常工作。

· 示例：某交通信号灯系统配置该电源，有助于保障AC断电时黄闪警示功能持续4小时，避免交通混乱。

3. 通信与网络设备

· 为4G/5G路由器、交换机等提供备用电源，维持网络连接稳定性。

· 示例：某偏远地区基站采用该电源，在市电检修期间保障通信不断联。

4. 智能家居与安防

· 支持智能门锁、监控摄像头等设备在家庭停电时继续运行。

· 示例：某用户家中安装该电源后，停电期间智能门锁仍可正常指纹解锁，避免被困门外。

四、技术参数
